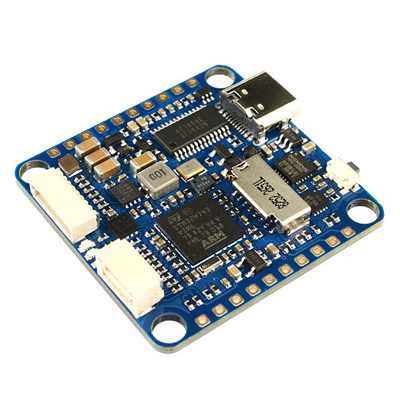

Matek H743-Slim V3 полетный контроллер

Спецификация

MCU: STM32H743VIH6, 480MHz , 1MB RAM, 2MB Flash

IMU: MPU6000 (SPI1) & ICM20602 (SPI4)

Барометр: Infineon DPS310 (I2C2)

OSD: AT7456E (SPI2)

Blackbox: MicroSD слот (SDIO)

7x Uarts (1,2,3,4,6,7,8)

13x PWM выходы ( втч LED)

2x I2C

1x CAN

6x АЦП (VBAT, Cur(ток), RSSI, аналоговый датчик скорости, Vbat2, Cur2)

3x LEDs (FC STATUS и 3.3V)

1x SPI3

USB: Type-C USB2.0

1x JST-SH1.0_8pin разъем (Vbat/G/Curr/Rx8/S1/S2/S3/S4)

1x JST-GH1.25_4pin разъем (5V/CAN-H/CAN-L/G)

Переключатель двух камер

5V/Vbat filtered выключатель

DJI FPV OSD поддерживается на любом UART

Питание

Питание: 6~36V (2~8S LiPo)

BEC: 5V 2A (Max.3A)

LDO 3.3V: Max.200mA

Датчика тока нет

AЦП Vbat2 до 69V (делитель: 1K:20K)

Ток: 200mA@5V Betaflight,  150mA@5V ArduPilot

Прошивка

ArduPilot(ChiBiOS): MATEKH743

BetaFlight: MATEKH743

INAV: MATEKH743

Габариты

Установочный размер: 30.5 x 30.5мм, Φ4mm / Φ3mm с проставками

Размер: 36 x 36 x 5 mm

Масса: 7г

Комплект

1x H743-SLIM

6x Силиконовые проставки M4 to M3

1x JST-SH1.0_8pin кабель 5см

2x JST-SH1.0_8pin разъемы

1x JST-GH-4P to JST-GH-4P кабель для CAN порта 20см
