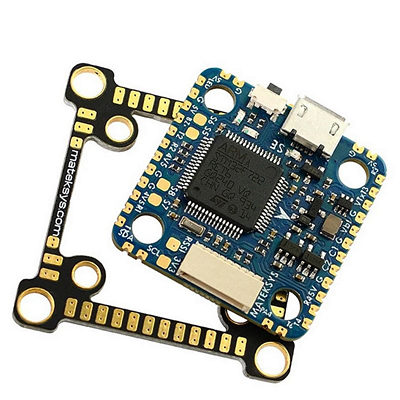

Matek F722-miniSE полетный контроллер

Спецификация

• Контроллер: 216MHz STM32F722RET6
• IMU: MPU6000 (SPI)
• OSD: AT7456E (SPI)
• Барометр: Infineon DPS310 (I2C)
• Blackbox: 32Mb Flash (SPI)
• 5x UARTS (1,2,3,4,6)
• 1x Softserial
• 8x Dshot/Proshot/oneshot
• 1x I2C
• 1x SH1.0_8pin (Vbat/G/Curr/R6/S1/S2/S3/S4)

• Vbat фильтрованное питание для VTX. Отключаемое через AUX (modes tab-user1)
• Переключение двух камер по AUX (modes tab-user2)
• Стек 20мм или 30.5мм

• Camera control: да
• Smartaudio и Tramp VTX : да
• DJI OSD:  да
• WS2812 Led : да
• Beeper : да
• RSSI: да
• АЦП для датчика скорости

Питание

• Питание: 6~36V (2~8S LiPo)
• BEC: 5V 2A
• LDO 3.3V: до 200mA
• Датчик напряжения: 1:10 (Scale 110)
• Датчик тока: нет

Прошивка

• INAV target: MATEKF722mini
• BetaFlight unified target: MATEKF722mini(MTKS)
• BetaFlight legacy target: MATEKF722SE

Размеры

• Установочные
  • 20 x 20мм/Φ3мм с силиконовыми вставками
  • 20 x 20мм/Φ2мм с силиконовыми и латунными вставки
  • 30.5 x 30.5мм/Φ3мм с переходной платой и силиконовыми вставками
• Размер:  28 x 28 мм
• Масса: 5г

Поставка

• 1x FC F722-miniSE
• 1x 20мм - 30.5мм переходная плата
• 6x силиконовые вставки M4-M3
• 6x латунные вставки M3-M2
• 1x SH1.0_8pin кабель 5cm
• 2x SH1.0_8pin коннектор
