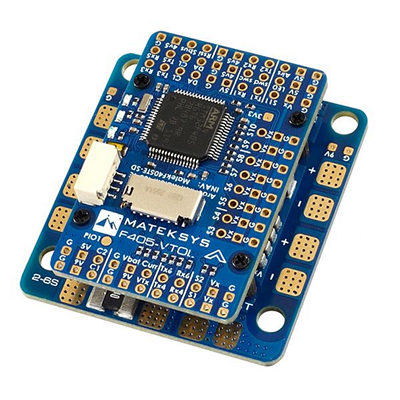

Matek F405-VTOL

Спецификация

• MCU: STM32F405RGT6 168MHz 1MB Flash
• IMU: ICM42688-P
• Барометр: SPL06-001
• OSD: AT7456E
• Blackbox: слот для MicroSD

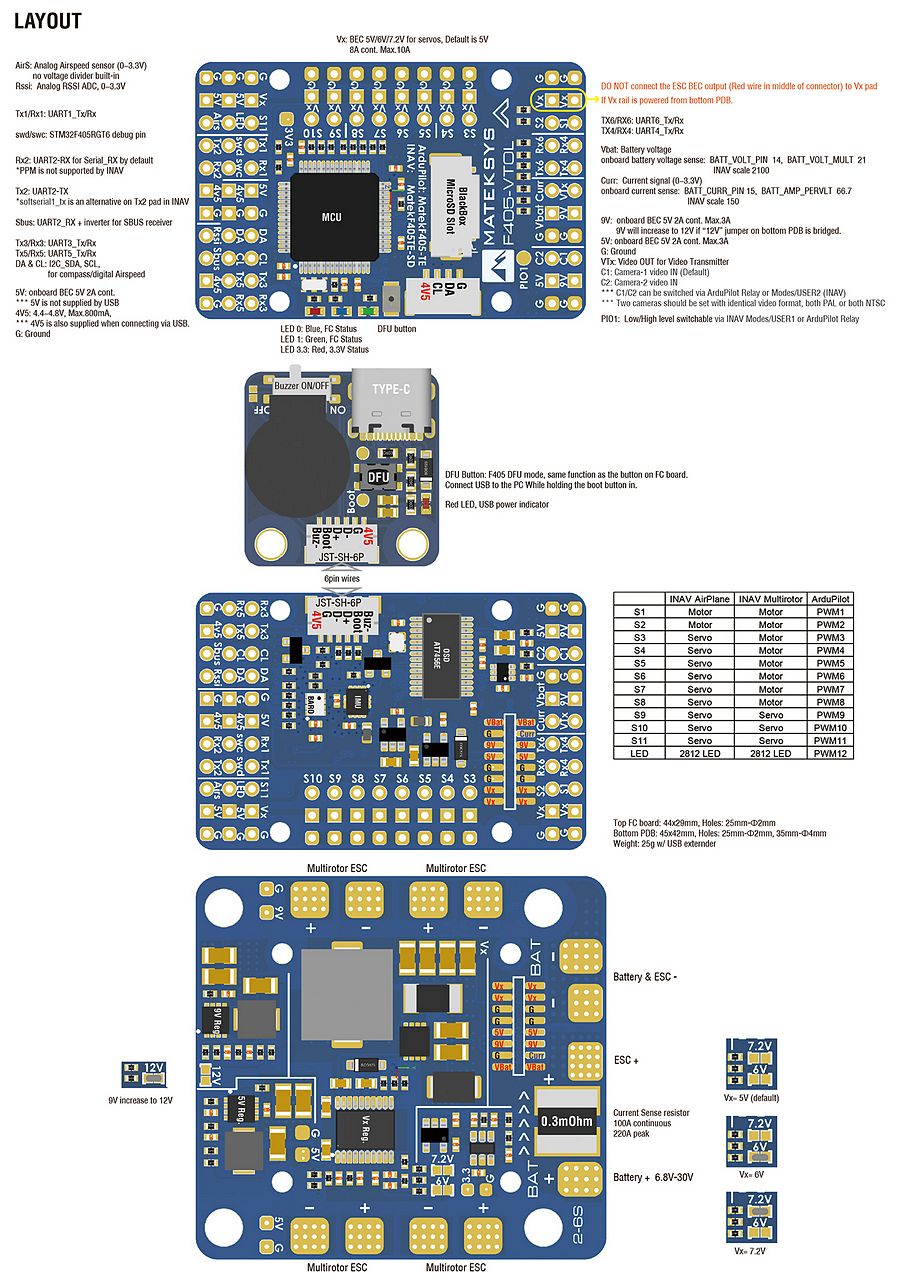

• UART: 6
• Softserial_Tx: 1(INAV)
• PWM: 12
• I2C: 1
• АЦП: 4 (VBAT, Current, RSSI, Airspeed)
• PINIO: 1
• USB: Type-C

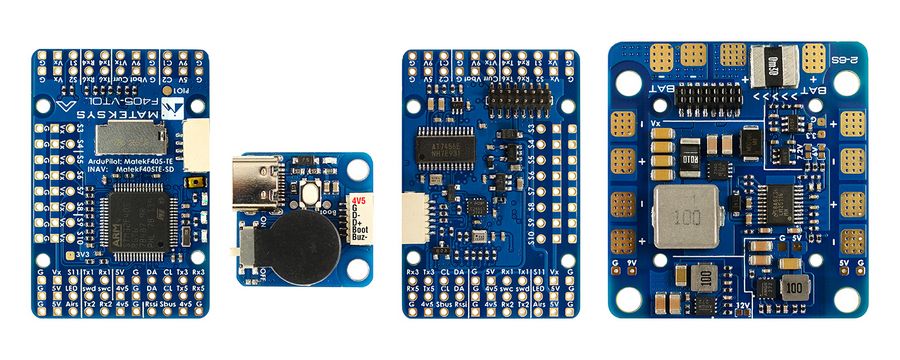

Выносная плата с USB и зуммером

Встроенный инвертер UART2-RX для SBUS

Переключатель двух камер

Прошивки:

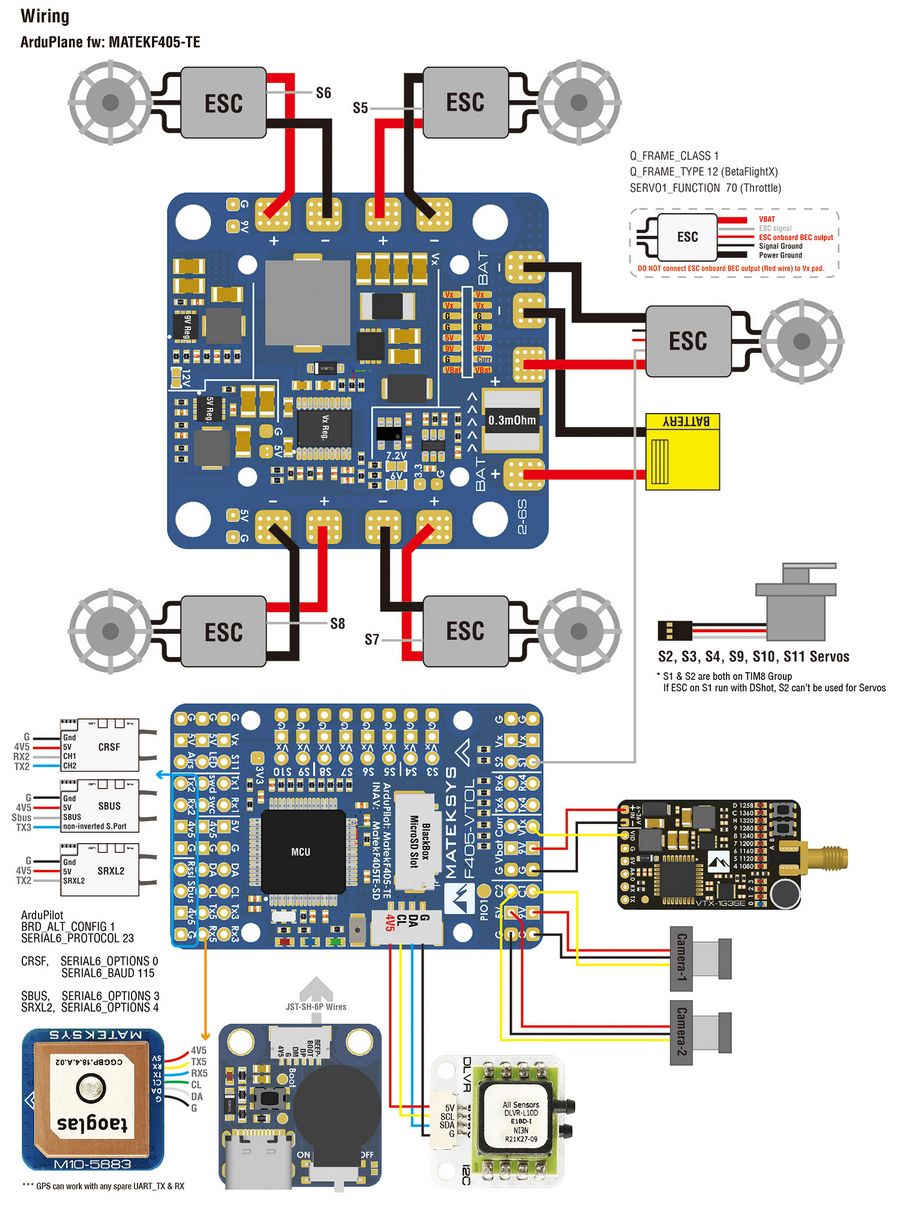

• ArduPilot: MatekF405-TE
• INAV: MATEKF405TE_SD (INAV 5.0 or newer)

PDB

• Питание: 6.8~30V (2~6S LiPo)
• Ток: 100A, пиковый 220A
• Датчик тока: да
• ESC: 5
• BEC 9/12V 2А
• BEC Vx 5/6/7.2V 8A
• BEC 3.3V 200мА линейный

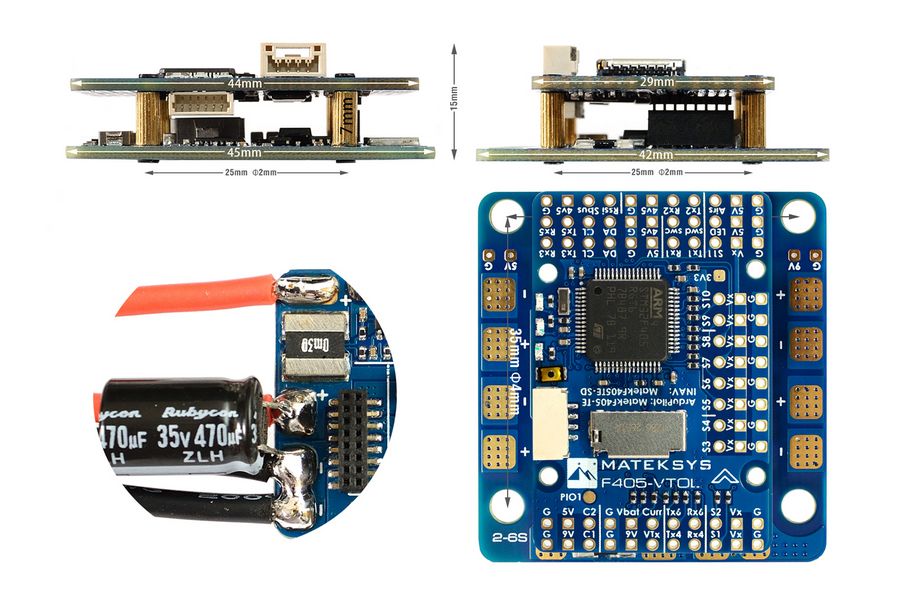

Размеры

• Стек: 25x25мм-Φ2мм, 35x35мм-Φ4мм
• Размер: 45x42x15мм
• Масса: 25г

Комплект поставки

• 1x F405-VTOL
• 1x Выносная плата USB + кабель 20см JST-SH-6P - JST-SH-6P
• 1x Кабель 20см JST-GH-4P - JST-GH-4P для I2C
• 1x Конденсатор Rubycon ZLH 35V 470uF
• 1х Гребенка Dupont 2.54
