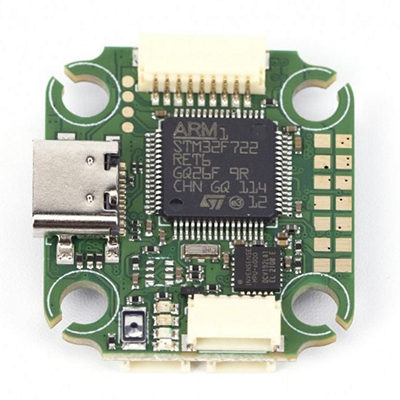

iFlight BLITZ Mini F7 V1.1 полетный контроллер

Главные особенности:

- Низкие шумы из-за качественных компонентов и дизайна платы

- Plug-and-Play DJI HD VTX разъем. Пайка не нужна

- LED индикаторы для визуальной отладки

Спецификация

• MCU: STM32 F722
• Gyro: BMI270
• Барометр: DPS310
• OSD: AT7456E
• Flash: 16MB
• UARTS: 6
• Моторы: 4x (SH1.0)
• I2C: SDA / SLA
• Smartaudio / IRC Tramp VTX : да
• LED контроллер: да
• Площадки для буззера: да
• Target: IFRC-IFLIGHT_BLITZ_F722
• Стек: 20*20мм / 4мм
• Размер: 30.5*27мм
• Масса: 5г
• USB: Type C

Предполагаемое использование:

• UART 1 для VTX HD / Analog
• UART 2 для приемника
• UART 3/4/5 для GPS  и других датчиков
• UART 6 для ESC телеметрии

Подсказки

1. F722 MCU имеет встроенный инвертор

2. SBUS, CRSF, ELRS, IBUS, DSM итд. можно подключить к любому свободному UART RX

3. Frsky SmartPort, Tramp & Smartaudio можно подключить к любому свободному UART TX

4. F.port можно подключить к любому свободному UART TX

Комплект поставки

• Полетный контроллер
• 1x SH1.0 - 9pin connector for HD VTX/Analog VTX&CAM （5V/BAT/G/VO/T1/R1/5V/G/VI）
• 1x SH1.0 - 8pin connector for ESC（R6/CUR/M4/M3/M2/M1/BAT/G)
• 1x SH1.0 - 6pin для приемника или DJI（3V3/R2i/5V/G/R2/T2）
• 1x SH1.0 - 4Pin для GPS (T4/R4/G/5V)
• 1x SH1.0 - 4Pin для LED & Beeper (5V/G/VI/NC)
• Силиконовые проставки

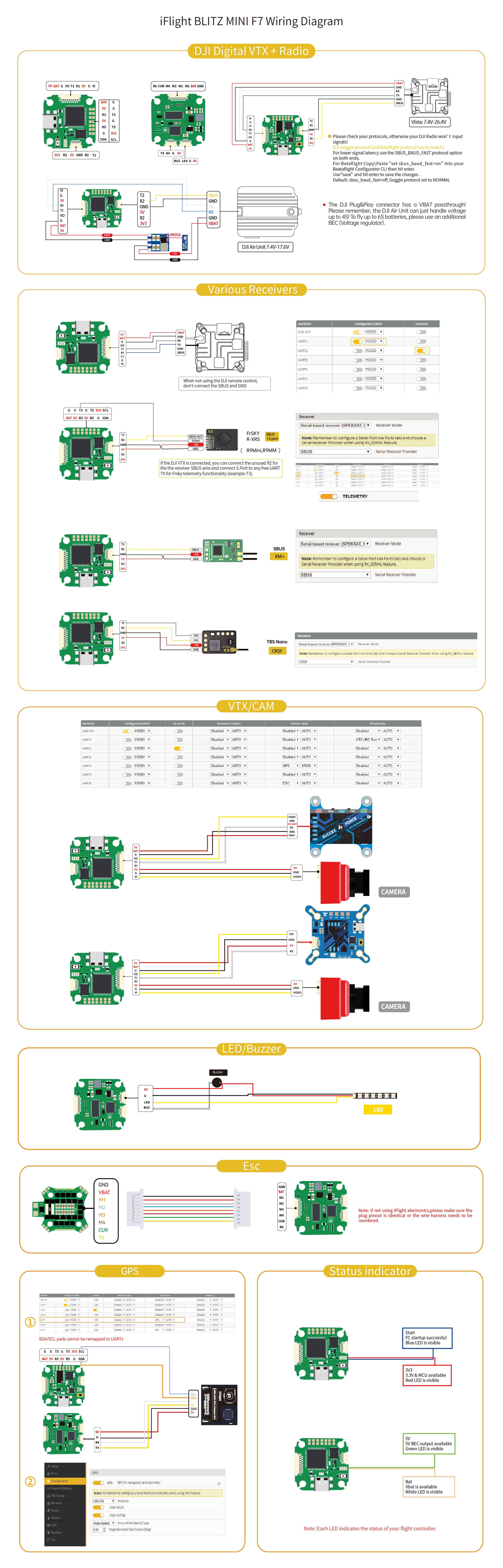

Схема подключения
