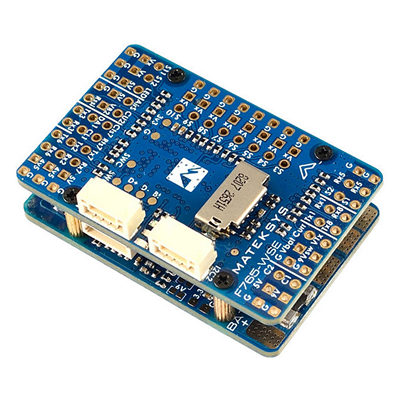

Matek F765-WSE полетный контроллер

• MCU: STM32F765VIH6, 216MHz , 512KB RAM, 2MB Flash
• IMU: ICM42688-P (SPI4)
• Барометр: DPS310 (I2C2)
• OSD: AT7456E (SPI2)
• Blackbox: MicroSD card slot (SDIO)
• 6.5x Uarts (1, 2, 3, Rx5, 6, 7, 8) со встроенным инвертером
• 1x Softserial1_Tx (INAV)
• 12x PWM выходы (S1~S10 с поддержкой Dshot)
• 6x АЦП (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
• 3x LEDs для FC STATUS (синий, красный) и 3.3V (красный)
• 2x I2C
• 1x CAN
• USB/Beep выносная плата с Type-C (USB2.0)
• Переключатель двух камер
• 9V (12V) для питания VTX
• Высокоточный датчик тока 220A

FC прошивка

• INAV: MATEKF765SE
• ArduPilot: MATEKF765SE

PDB

• Диапазон входного напряжения: 8 ~ 30 В (3 ~ 6S LiPo)
• 1x колодки питания ESC
• Пропускная способность: 90A непрерывный, 220A пиковый

BEC 5V выход

• Предназначен для ПК, приемника, камеры, 2812 LED, GPS модуля, скорости полета
• Выход 5, 15 +/-0,1 В
• Постоянный ток 2 А, максимум 3 А

BEC 9V /12V выход

• Предназначен для видеопередатчика, камеры, подвеса и т. д.

• Постоянный ток 2 А, максимум 3 А

• 12 В вариант с перемычкой

BEC Vx выход

• Предназначен для сервоприводов
• Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку
• Постоянный ток 8 А, максимум 10 А

Физические размеры

• Крепление: 25 x 25мм, Φ2мм
• Размеры: 44 x 29 x 14.5 мм
• Вес: 22г с удлинителем USBIncluding

• 1x F765-WSE

• 1x удлинитель USB(Type-C)/звуковой сигнал (пассивный зуммер)

• 1x20 см кабель от JST-SH-6P до JST-SH-6P для удлинителя USB.

• 2x20 см кабель от JST-GH-4P до JST-GH-4P для порта CAN и I2C

• 1x конденсатор Rubycon ZLH 35 в 470 мкФ

• Дюпон 2,54 контактов (Плата поставляется без пайки)
