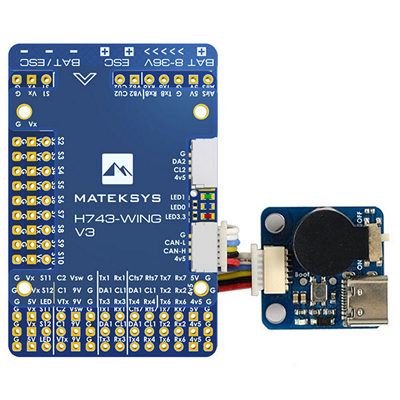

Matek H743-WING-V3 полетный контроллер

Спецификации FC

• MCU: STM32H743VIT6, 480 МГц, 1 Мб ОЗУ, 2 Мб флэш-памяти

• IMU: ICM42688-P (SPI1) и ICM42605 (SPI4)

• Барометр: Infineon DPS310 (I2C2)

• OSD: AT7456E (SPI2)

• Черный ящик: слот для карты MicroSD (SDIO)

• 7x Uarts (1,2,3,4,6,7,8) со встроенной инверсией

• 13x выходы PWM

• 2x I2C

• 6x датчиков (напряжение, ток, RSSI, аналоговая AirSpeed, VB2, CU2)

• 3 светодиода для состояния FC (синий, красный) и индикатор 3,3 В (красный)

• 1x SPI3 прорыв

• USB/Buzzer выносная плата с Type-C(USB2.0)

• Переключатель двух камер

• 5В/9В (12В) для камеры/переключатель питания VTX

Прошивка FC

• ArduPilot(ChiBiOS): MATEKH743

• INAV: MATEKH743

PDB

• Диапазон входного напряжения: 8 ~ 36 В (3 ~ 8S LiPo)

• 2x колодки питания ESC

• Пропускная способность: 90A непрерывный, 220A пиковый

Выход BEC 5V

• Предназначен для ПК, приемника, камеры, 2812 LED, GPS модуля, скорости полета

• Выход 5,15 +/-0,1 Вольт

• Постоянный ток 2А, максимум 3А

Выход BEC 9 В/12 В

• Предназначен для видеопередатчика, камеры, подвеса и т. д.

• Постоянный ток 2 А, максимум 3 А

• 12 В вариант с перемычкой

Выход BEC Vx

• Предназначен для сервоприводов

• Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку

• Постоянный ток 8 А, максимум 10 А

Физический

• Крепление: 30,5x30,5 мм, Φ4 мм с втулками Φ3 мм

• Размеры: 54x36x13 мм

• Вес: 30 г с удлинителем USB

Комплектация

• 1X H743-WING

• 1x удлинитель USB(Type-C)/звуковой сигнал (пассивный зуммер)

• 1x20 см кабель от JST-SH-6P до JST-SH-6P для удлинителя USB.

• 2x20 см кабель от JST-GH-4P до JST-GH-4P для порта CAN и I2C

• 1x конденсатор Rubycon ZLH 35 в 470 мкФ

• Дюпон 2,54 контактов(Плата поставляется без пайки)




  Инструкция по сслыке
